İçi Boş Çubuklar
Anasayfa > Ürünler > İçi Boş Çubuklar
    • İçi boş çubuklar EN 12168 Avrupa standardına göre üretilmektedir.

      Delik delme ve işleme maliyetlerini en aza indirip, daha az takım aşınması, daha az malzeme tüketimi ve metal kaybının önüne geçmeniz sağlamıştır.

      Gerilim giderme ısıl işlemi içi boş çubuk üretimimizin vazgeçilmez bir parçasıdır ve üretim sonrası gerilim giderme ısıl işlemi uygulanır.

      • Alaşımlar
      • Üretim Aralıkları
      • Toleranslar
      • Sipariş Verme Bilgisi
      • Kollektörler
        • İndir
        • Ürün Kodu
        • EN Sembol
        • EN No
        • ASTM
        • Ecobrass
        • CuZn21Si3P
        • CW724R
        • C69300
        • S509
        • CuZn40
        • CW509L
        • C27450
        • S510
        • CuZn42
        • CW510L
        • C28500
        • S511
        • CuZn38As
        • CW511L
        • C27453
        • S603
        • CuZn36Pb3
        • CW603N
        • C36000
        • S614
        • CuZn39Pb3
        • CW614N
        • C38500
        • S617
        • CuZn40Pb2
        • CW617N
        • C38000
        • S602
        • CuZn36Pb2As
        • CW602N
        • C35330
        • S625
        • CuZn35Pb1,5AIAs
        • CW625N
        • -
        • S509DW
        • CuZn40
        • CW509L
        • C27450
        • S511DW
        • CuZn38As
        • CW511L
        • C27453
        • S603DW
        • CuZn36Pb3
        • CW603N
        • C36000
        • S614DW
        • CuZn39Pb3
        • CW614N
        • C38500
        • S617DW
        • CuZn40Pb2
        • CW617N
        • C38000
        • S510DW
        • CuZn42
        • CW510L
        • C28500
        • (*) Diğer alaşımlar hakkında bilgi alınız.
      • Tanım Soğuk Çekme Ekstrüzyon Çokgenler Soğuk Çekme Çokgenler Ekstrüzyon Yuvarlak ve Çokgenler
        Standartlar Dış Çap (mm) Paralel Yüzeyler Arası Genişlik (mm) İç Çap (mm) Et Kalınlığı (mm)
        Ürün Kodu EN Sembol EN No ASTM Min Max Max Min Max Max Min Max Min Max
        S614 CuZn39Pb3 CW614N C38500 23 80 80 22 74 77 13 59 3 25
        S617 CuZn40Pb2 CW617N C38000 23 80 80 22 74 77 13 59 3 25
        S602 CuZn36Pb2As CW602N C35330 23 80 80 22 74 77 13 59 4 25
        S608 CuZn38Pb2 CW608N - 23 80 80 22 74 77 13 59 4 25
        S612 CuZn39Pb2 CW612N C37700 23 80 80 22 74 77 13 59 4 25
        S603 CuZn36Pb3 CW603N C36000 23 80 80 22 74 77 13 59 4 25
        Ecobrass
        CuZn21Si3P CW724R C69300 23 80 80 22 74 77 13 59 4 25
        S509 CuZn40 CW509L C27450 23 80 80 22 74 77 13 59 3 25
        S510 CuZn42 CW510L C28500 23 80 80 22 74 77 13 59 3 25
        S511 CuZn38As CW511L C27453 23 80 80 22 74 77 13 59 4 25
        S625 CuZn35Pb1,5AlAs CW625N - 23 80 80 22 74 77 13 59 4 25
        S626 CuZn33Pb1,5AlAs CW626N - 23 80 80 22 74 77 13 59 4 25
        55 mm üzeri köşeli çubuklar ve 80 mm üzeri yuvarlak çubuklara doğrultma yapılmaz.
        • İçi boş çubuklar için sipariş verme bilgileri EN 12168 Avrupa Standardına göre tanımlanır. Bu tanımlama sırasıyla aşağıdaki gibidir:

          • İsimlendirme
          • İçi boş çubuk
          • Standart
          • EN 12168
          • Malzeme Belirteci
          • Alaşım Sembol veya Numarası,

            Örn. CuZn40Pb2 veya CW617N
          • İçme Suyunda kullanılacak malzemeler
          • DW olarak belirtildiğinde 4MS ve UBA listesindeki kısıtlamalara uygun üretim yapılır
          • Malzeme Durumu Belirteci
          • M’den farklı ise gerekli mekanik özellikler,

            Örn. Sertlik değeri min. 110 HBW için H110
          • Kesit Şekli
          • Örn. Yuvarlak için RND, kare için SQR, altıgen için HEX, sekizgen için OCT, profil için PFL harfleri kullanılabilir
          • Kesit Ölçüsü
          • Örn. Dış ölçü 30 mm için 30 ve iç ölçü 20 mm için 20
          • Tolerans
          • Dış soğuk çekme, Delik ekstrüzyon çıkışı - Dış ölçü B sınıfı, iç ölçü A sınıfı tolerans
            İç-dış soğuk çekme - Dış ölçü C sınıfı, iç ölçü B sınıfı tolerans

            İç-dış ekstrüzyon çıkışı - Dış ve iç ölçü A sınıfı tolerans
          • Köşe Tipi
          • Gerekli olduğunda, Örn. SH – Keskin veya RD – Yuvarlatılmış
          • Merkez Kaçıklığı
          • %10 (max)


          Malzeme gösterilişi CuZn40Pb2 veya CW617N, içme suyu uygulamaları için 4MS ve UBA listesindeki kısıtlamalara uygun,  malzeme durumu H110, Dış altıköşe içi yuvarlak kesitli , anma çapı 30 mm delik çapı 20 mm, dış ölçü toleransı sınıfı B delik toleransı A olan, EN 12168 standardına uygun, içi boş çubuğu aşağıdaki gibi gösterilmelidir.



          Ürün belirteci, miktar ve boy/parça ağırlığı toleranslarıyla birleştiğinde ana sipariş bilgilerinin özetini sağlar. İlave sipariş bilgileri test metodunu, paketleme bilgilerini ve kalite güvence sertifikasyon tipini içerebilir.

      • Standart EN 12168
        Ölçü Aralığı Yuv. ve Altıköşe İçi Boş Bubuk, Dış Ölçü Tol. Delik Tol. Yuvarlak Delik Tol. Altıköşe
        Üstü Dahil A Sınıfı B Sınıfı C Sınıfı A Sınıfı B Sınıfı -
        5 6 - - - - - -
        6 10 - - - - - -
        10 13 - - - - - -
        13 18 - - - ±0,35 - +0,70
        -0
        18 20 - - - ±0,42 - +0,84
        -0
        20 23 - 0
        -0,21
        - ±0,42 ±0,17 +0,84
        -0
        23 26 - 0
        -0,21
        - ±0,42 ±0,17 +0,84
        -0
        26 30 - 0
        -0,21
        0
        -0,13
        ±0,42 ±0,17 +0,84
        -0
        30 50 - 0
        -0,25

        0
        -0,16
        ±0,80 ±0,20 +1,6
        -0
        50 55 - 0
        -0,46
        0
        -0,30
        ±0,95 ±0,37 -
        55 65 ±0,60 0
        -0,46
        0
        -0,30
        ±0,95 - -
        65 80 ±0,60 0
        -0,46
        0
        -0,30
        ±0,95 - -

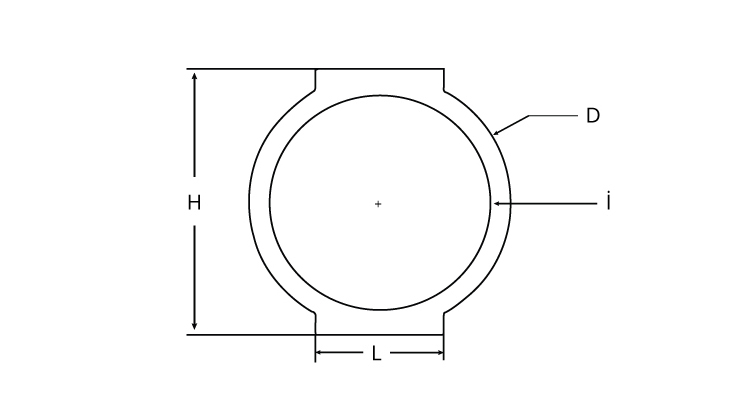

      • Sarbak Metal Kollektör Üretim Ölçü ve Toleransları
          3/4" Normal Kollektör 3/4" Light Kollektör 3/4" İç Dişli Kollektör 35X27 Kollektör
        Alaşım CW614N CW614N CW614N CW614N
        Üst(L 1)
        24 +0,05/
        -0,20
        18 +0,05/
        -0,20
        16 +0,05/
        -0,20
        27 +0,20/
        -0
        Alt (L 2)
        24 +0,05/
        -0,20
        18 +0,05/
        -0,20
        24 +0,05/
        -0,20
        27 +0,20/
        -0
        Yükseklik (H)
        35 +0,10/
        -0,35
        32 +0,10/
        -0,35
        24 +0,10/
        -0,35
        35 +0,10/
        -0,35
        Dış Çap (D)
        31

        ±0,20

        30

        ±0,20

        31

        ±0,20

        32

        ±0,20

        İç (İ)
        24,4

        ±0,20

        24

        ±0,20

        24

        ±0,20

        23

        ±0,20

        Ağırlık (kg / m) 3,92 2,73 3,66 4,94
        Eksantriklik (Max) 10% 10% 13% 10%
          1" Normal Kollektör 1" B Kollektör 1" Light Kollektör 1" İçten Dişli Kollektör
        Alaşım CW614N CW614N CW603N CW614N
        Üst(L 1)
        24 +0,05/
        -0,20
        24 +0,05/
        -0,20
        18 +0,10/
        -0,20
        18 +0,05/
        -0,20
        Alt (L 2)
        24 +0,05/
        -0,20
        24 +0,05/
        -0,20
        18 +0,10/
        -0,20
        21 +0,05/
        -0,20
        Yükseklik (H)
        41 +0,10/
        -0,35
        41 +0,10/
        -0,35
        38 +0,10/
        -0,35
        40,1

        ±0,10

        Dış Çap (D)
        37,5

        ±0,20

        36,5

        ±0,20

        37

        ±0,20

        37,15

        ±0,20

        İç (İ)
        30,5

        ±0,20

        30,5

        ±0,20

        30,5

        ±0,20

        30

        ±0,20

        Ağırlık (kg / m) 4,40 4,13 3,31 3,95
        Eksantriklik (Max) 10% 10% 10% 13%
          1"KL6 Kollektör 1" Dış Dişli Kollektör 1" Dişi Kollektör 1" İç Dişli Kollektör
        Alaşım CW614N CW614N CW614N CW614N
        Üst(L 1)
        16 +0,05/
        -0,20
        16 +0,05/
        -0,20
        16 +0,05/
        -0,20
        16 +0,05/
        -0,20
        Alt (L 2)
        24 +0,05/
        -0,20
        24 +0,05/
        -0,20
        24 +0,05/
        -0,20
        24 +0,05/
        -0,20
        Yükseklik (H)
        39 +0,10/
        -0,35
        37 +0,10/
        -0,35
        40,5 +0,10/
        -0,35
        40 +0,10/
        -0,35
        Dış Çap (D)
        37

        ±0,20

        34

        ±0,20

        37,5

        ±0,20

        36,5

        ±0,20

        İç (İ)
        30,5

        ±0,20

        27

        ±0,20

        30

        ±0,20

        30

        ±0,20

        Ağırlık (kg / m) 3,59 3,72 4,20 3,81
        Eksantriklik (Max) 13% 13% 13% 13%
          1" Elight Kollektör 1 1/4" Normal Kollektör 1 1/4" Light Kollektör
        Alaşım CW614N CW614N CW614N
        Üst(L 1)
        25,3 +0/
        -0,30
        24 +0,05/
        -0,20
        18 +0,05/
        -0,20
        Alt (L 2)
        25,3 +0/
        -0,30
        24 +0,05/
        -0,20
        18 +0,05/
        -0,20
        Yükseklik (H)
        39

        ±0,20

        51 +0,10/
        -0,35
        48 +0,10/
        -0,35
        Dış Çap (D)
        37

        ±0,20

        47

        ±0,20

        46

        ±0,20

        İç (İ)
        30,6

        ±0,20

        39

        ±0,20

        39,5

        ±0,20

        Ağırlık (kg / m) 3,94 5,77 4,15
        Eksantriklik (Max) 10% 10% 10%
          1 1/4" İçten Dişli Kollektör 1 1/2" Kollektör 1" 20x20 Kollektör
        Alaşım CW614N CW614N CW603N
        Üst(L 1)
        18 +0,05/
        -0,20
        25 +0,05/
        -0,20
        20 +0,05/
        -0,20
        Alt (L 2)
        21 +0,05/
        -0,20
        25 +0,05/
        -0,20
        20 +0,05/
        -0,20
        Yükseklik (H)
        50 +0,10/
        -0,35
        57 +0,10/
        -0,35
        38 +0,10/
        -0,35
        Dış Çap (D)
        46

        ±0,20

        53,2

        ±0,20

        37

        ±0,20

        İç (İ)
        39

        ±0,20

        44,8

        +0/-0,4

        30,8

        ±0,20

        Ağırlık (kg / m) 4,82 6,65 3,20
        Eksantriklik (Max) 10% 10% 10%
          S19 Kollektör S20 Kollektör S21 Kollektör
        Alaşım CW603N CW603N CW603N
        Üst(L 1)
        24 +0,10/
        -0,20
        24 +0,10/
        -0,20
        24 +0,10/
        -0,20
        Alt (L 2)
        24 +0,10/
        -0,20
        24 +0,10/
        -0,20
        24 +0,10/
        -0,20
        Yükseklik (H)
        37 +0,10/
        -0,35
        30,5 +0,10/
        -0,35
        46,5 +0,10/
        -0,35
        Dış Çap (D)
        36,5

        ±0,20

        30

        ±0,20

        46

        ±0,20

        İç (İ)
        30,8

        ±0,20

        24,4

        ±0,20

        39,5

        ±0,20

        Ağırlık (kg / m) 3,22 2,87 4,26
        Eksantriklik (Max) 10% 10% 10%
