  • Ekstrüzyon Çıkışı Çubuklar

    • Sıcak dövme çubuklar için sipariş verme bilgileri EN 12165 Avrupa Standardına göre tanımlanır. Bu tanımlama sırasıyla aşağıdaki gibidir:

      • İsimlendirme
      • Dövme taslağı
      • Standart
      • EN 12165
      • Malzeme Belirteci
      • Alaşım Sembol veya Numarası,
        Örn. CuZn40Pb2 veya CW617N
      • İçme Suyunda kullanılacak malzemeler
      • DW olarak belirtildiğinde 4MS ve UBA listesindeki kısıtlamalara uygun üretim yapılır
      • Malzeme Durumu Belirteci
      • M'den farklı ise gerekli mekanik özellikler,
        Örn. min sertlik 80 HBW için H080
      • Kesit Şekli
      • Örn. Yuvarlak için RND, kare için SQR, altıgen için HEX, sekizgen için OCT, dikdörtgen için RCT ve profil için PLF harfleri kullanılabilir
      • Kesit Ölçüsü
      • Örn. 30 mm için 30
      • Yuvarlak için tolerans Grubu
      • Örn. A veya B
      • Profiller için
      • Toleranslı teknik resim

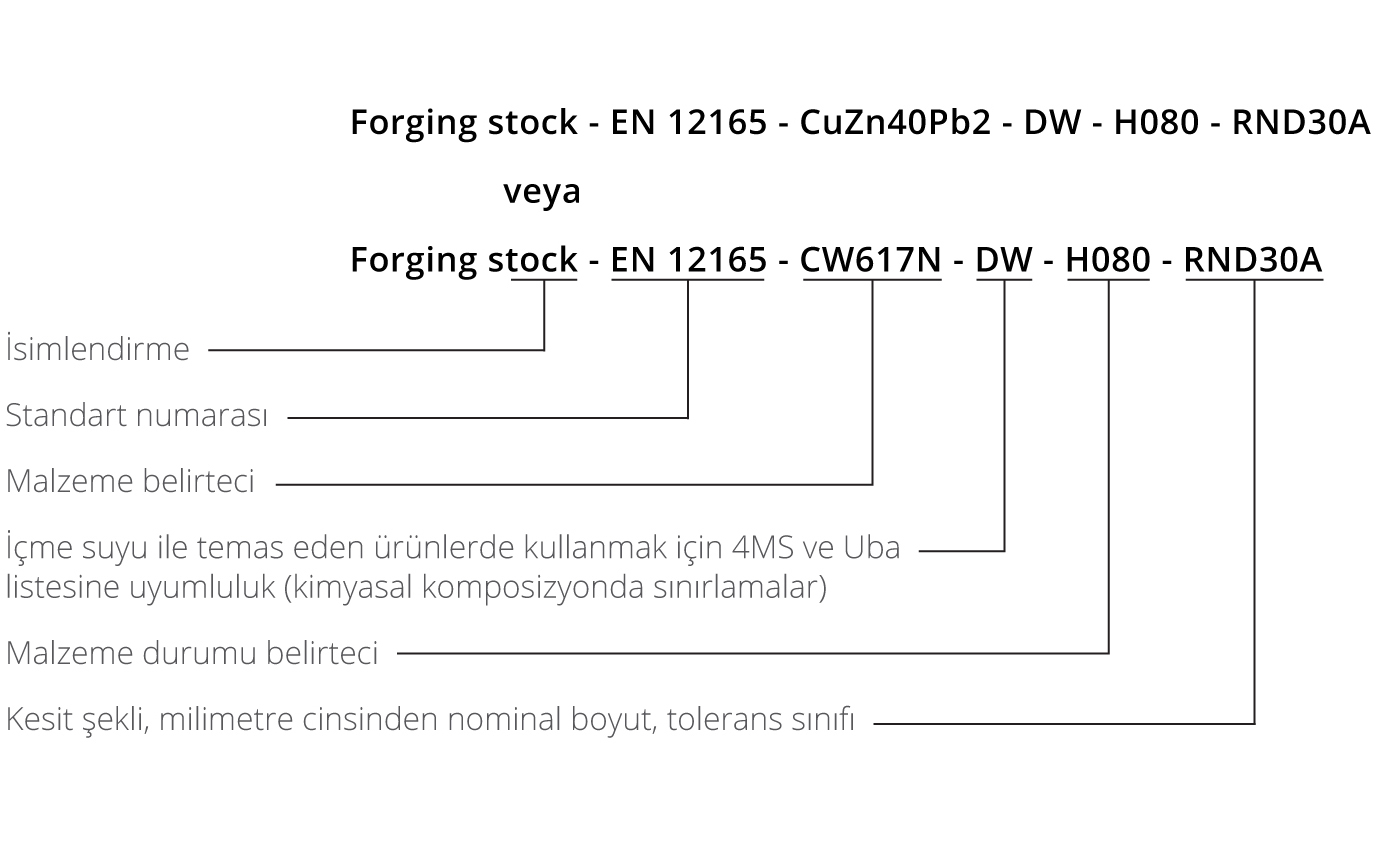

      Malzeme gösterilişi CuZn40Pb2 veya CW617N, içme suyu uygulamaları için 4MS ve UBA listesindeki kısıtlamalara uygun, malzeme durumu H080, yuvarlak kesitli, anma çapı 30 mm, tolerans sınıfı A olan, EN 12165 standardına uygun, sıcak dövme taslağı aşağıdaki gibi gösterilmelidir.



      Ürün belirteci, miktar ve boy/parça ağırlığı toleranslarıyla birleştiğinde ana sipariş bilgilerinin özetini sağlar. İlave sipariş bilgileri test metodunu, paketleme bilgilerini ve kalite güvence sertifikasyon tipini içerebilir.

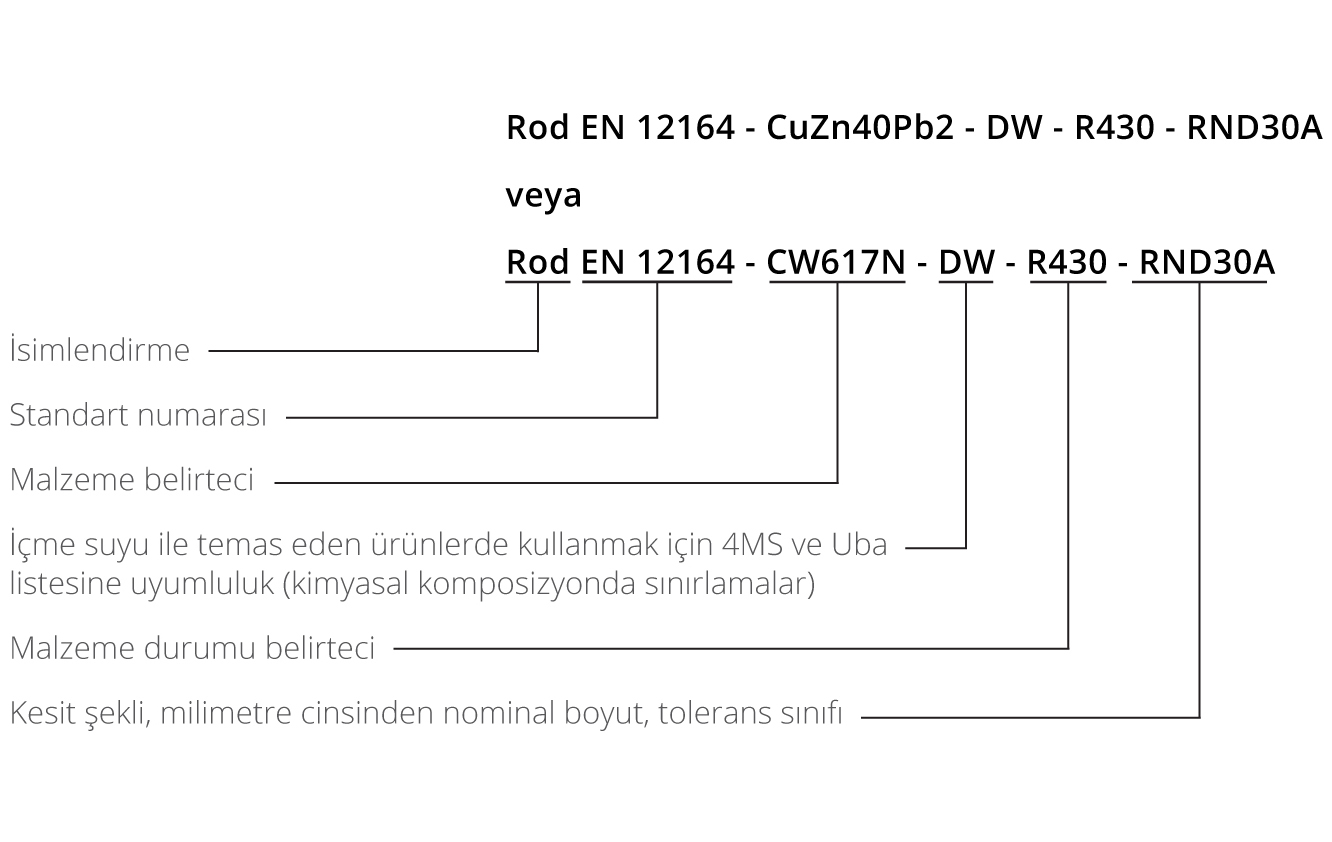

    Soğuk Çekme Çubuklar

    • Soğuk çekme çubuklar için sipariş verme bilgileri EN 12164 Avrupa Standardına göre tanımlanır. Bu tanımlama sırasıyla aşağıdaki gibidir:

      • İsimlendirme
      • Çubuk
      • Standart
      • EN 12164
      • Malzeme Belirteci
      • Alaşım Sembol veya Numarası,
        Örn. CuZn39Pb3 veya CW614N
      • İçme Suyunda kullanılacak malzemeler
      • DW olarak belirtildiğinde 4MS ve UBA listesindeki kısıtlamalara uygun üretim yapılır
      • Malzeme Durumu Belirteci
      • M'den farklı ise gerekli mekanik özellikler,
        Örn. min çekme dayanımı 430 N/mm2 için R430
      • Kesit Şekli
      • Örn. Yuvarlak için RND, kare için SQR, altıgen için HEX, sekizgen için OCT harfleri kullanılabilir
      • Kesit Ölçüsü
      • Örn. 30 mm için 30
      • Yuvarlak için tolerans Grubu
      • Örn. A, B, veya C
      • Köşe Tipi
      • Gerekli olduğunda, Örn. SH – Keskin veya RD – Yuvarlatılmış


      Malzeme gösterilişi CuZn40Pb2 veya CW617N, içme suyu uygulamaları için 4MS ve UBA listesindeki kısıtlamalara uygun, malzeme durumu H080, yuvarlak kesitli, anma çapı 30 mm, tolerans sınıfı A olan, EN 12165 standardına uygun, sıcak dövme taslağı aşağıdaki gibi gösterilmelidir.



      Ürün belirteci, miktar ve boy/parça ağırlığı toleranslarıyla birleştiğinde ana sipariş bilgilerinin özetini sağlar. İlave sipariş bilgileri test metodunu, paketleme bilgilerini ve kalite güvence sertifikasyon tipini içerebilir.

    Profil ve Dikdörtgenler

    • Profil veya dikdörtgen kesitli çubuklar için sipariş verme bilgileri EN 12167 Avrupa Standardına göre tanımlanır. Bu tanımlama sırasıyla aşağıdaki gibidir:

      • İsimlendirme
      • Profil veya dikdörtgen kesitli çubuk
      • Standart
      • EN 12167
      • Malzeme Belirteci
      • Alaşım Sembol veya Numarası,

        Örn. CuZn40Pb2 veya CW617N
      • İçme Suyunda kullanılacak malzemeler
      • DW olarak belirtildiğinde 4MS ve UBA listesindeki kısıtlamalara uygun üretim yapılır
      • Malzeme Durumu Belirteci
      • M’den farklı ise gerekli mekanik özellikler,

        Örn. Sertlik değeri min. 110 HBW için H110
      • Kesit Ölçüsü
      • Profiller için profil sayısı ya da ayrıntılı şekilde ölçülendirilmiş, toleranslandırılmış teknik resim. Dikdörtgen kesitli çubuk için anma kesit değerleri (kalınlık x genişlik)
      • Tolerans Sınıfı
      • A, B veya C sınıfı
      • Köşe Tipi
      • Gerekli olduğunda, Örn. SH – Keskin veya RD – Yuvarlatılmış

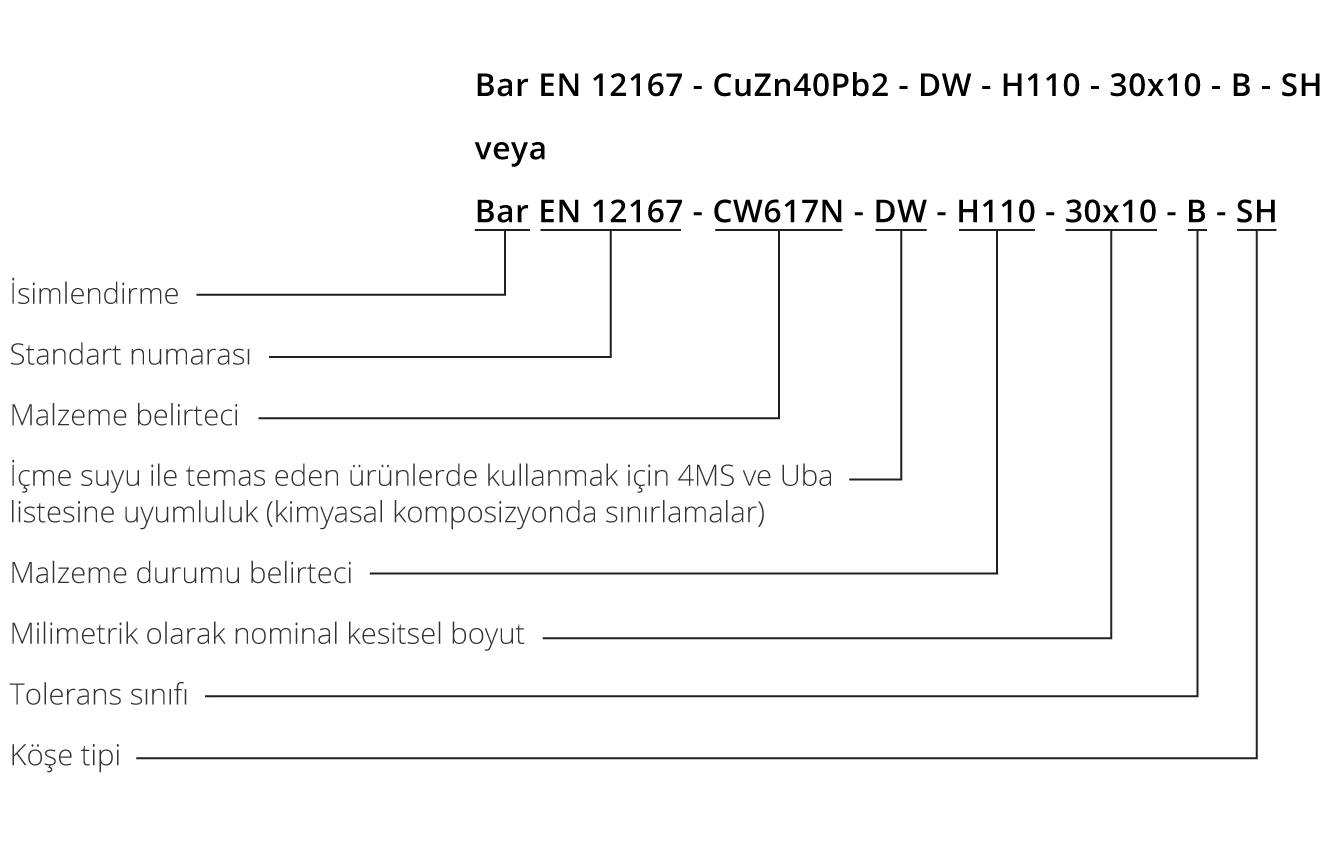

      Malzeme gösterilişi CuZn40Pb2 veya CW617N, içme suyu uygulamaları için 4MS ve UBA listesindeki kısıtlamalara uygun,  malzeme durumu H110, Genişliği 30 mm, kalınlığı 10 mm, B sınıfı ölçü toleranslı, keskin köşeli, EN 12167 standardına uygun, dikdörtgen kesitli çubuk aşağıdaki gibi gösterilmelidir.



      Ürün belirteci, miktar ve boy/parça ağırlığı toleranslarıyla birleştiğinde ana sipariş bilgilerinin özetini sağlar. İlave sipariş bilgileri test metodunu, paketleme bilgilerini ve kalite güvence sertifikasyon tipini içerebilir.

    İçi Boş Çubuklar

    • İçi boş çubuklar için sipariş verme bilgileri EN 12168 Avrupa Standardına göre tanımlanır. Bu tanımlama sırasıyla aşağıdaki gibidir:

      • İsimlendirme
      • İçi boş çubuk
      • Standart
      • EN 12168
      • Malzeme Belirteci
      • Alaşım Sembol veya Numarası,

        Örn. CuZn40Pb2 veya CW617N
      • İçme Suyunda kullanılacak malzemeler
      • DW olarak belirtildiğinde 4MS ve UBA listesindeki kısıtlamalara uygun üretim yapılır
      • Malzeme Durumu Belirteci
      • M’den farklı ise gerekli mekanik özellikler,

        Örn. Sertlik değeri min. 110 HBW için H110
      • Kesit Şekli
      • Örn. Yuvarlak için RND, kare için SQR, altıgen için HEX, sekizgen için OCT, profil için PFL harfleri kullanılabilir
      • Kesit Ölçüsü
      • Örn. Dış ölçü 30 mm için 30 ve iç ölçü 20 mm için 20
      • Tolerans
      • Dış soğuk çekme, Delik ekstrüzyon çıkışı - Dış ölçü B sınıfı, iç ölçü A sınıfı tolerans
        İç-dış soğuk çekme - Dış ölçü C sınıfı, iç ölçü B sınıfı tolerans

        İç-dış ekstrüzyon çıkışı - Dış ve iç ölçü A sınıfı tolerans
      • Köşe Tipi
      • Gerekli olduğunda, Örn. SH – Keskin veya RD – Yuvarlatılmış
      • Merkez Kaçıklığı
      • %10 (max)


      Malzeme gösterilişi CuZn40Pb2 veya CW617N, içme suyu uygulamaları için 4MS ve UBA listesindeki kısıtlamalara uygun,  malzeme durumu H110, Dış altıköşe içi yuvarlak kesitli , anma çapı 30 mm delik çapı 20 mm, dış ölçü toleransı sınıfı B delik toleransı A olan, EN 12168 standardına uygun, içi boş çubuğu aşağıdaki gibi gösterilmelidir.



      Ürün belirteci, miktar ve boy/parça ağırlığı toleranslarıyla birleştiğinde ana sipariş bilgilerinin özetini sağlar. İlave sipariş bilgileri test metodunu, paketleme bilgilerini ve kalite güvence sertifikasyon tipini içerebilir.

    Soğuk Çekme Kangal

      • Soğuk çekme çubuklar için sipariş verme bilgileri EN 12166 Avrupa Standardına göre tanımlanır. Bu tanımlama sırasıyla aşağıdaki gibidir:

        • İsimlendirme
        • Tel
        • Standart
        • EN 12166
        • Malzeme Belirteci
        • Alaşım Sembol veya Numarası,

          Örn. CuZn40Pb2 veya CW617N
        • İçme Suyunda kullanılacak malzemeler
        • DW olarak belirtildiğinde 4MS ve UBA listesindeki kısıtlamalara uygun üretim yapılır
        • Malzeme Durumu Belirteci
        • M'den farklı ise gerekli mekanik özellikler,

          Örn. Sertlik değeri min. 115 HBW için H115
        • Kesit Şekli
        • Örn. Yuvarlak için RND, kare için SQR, dikdörtgen için RCT, altıgen için HEX, sekizgen için OCT, profil için PFL harfleri kullanılabilir
        • Kesit Ölçüsü
        • Örn. Genişlik 6 mm ve kalınlık 5 mm için 6,0 x 5,0
        • Tolerans
        • A,B,C,D veya E sınıfı
        • Köşe Tipi
        • Gerekli olduğunda, Örn. SH – Keskin veya RD – Yuvarlatılmış

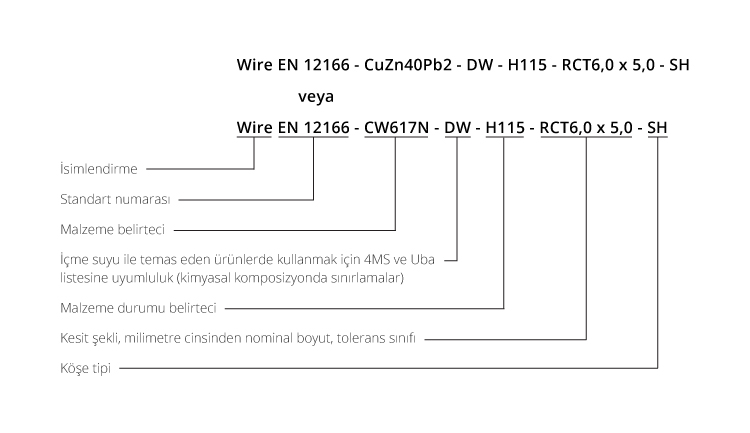

        Malzeme gösterilişi CuZn40Pb2 veya CW617N, içme suyu uygulamaları için 4MS ve UBA listesindeki kısıtlamalara uygun, malzeme durumu H115, dikdörtgen kesitli, nominal boyutları 6,0 mm x 5,0 mm, keskin köşeli, EN 12166 standardına uygun, soğuk çekme kangal aşağıdaki gibi gösterilmelidir.



        Ürün belirteci, miktar toleranslarıyla birleştiğinde ana sipariş bilgilerinin özetini sağlar. İlave sipariş bilgileri test metodunu, işaretleme, etiketleme veya ambalajlama için özel şartlar olup olmadığını, paketleme bilgilerini ve kalite güvence sertifikasyon tipini içerebilir.

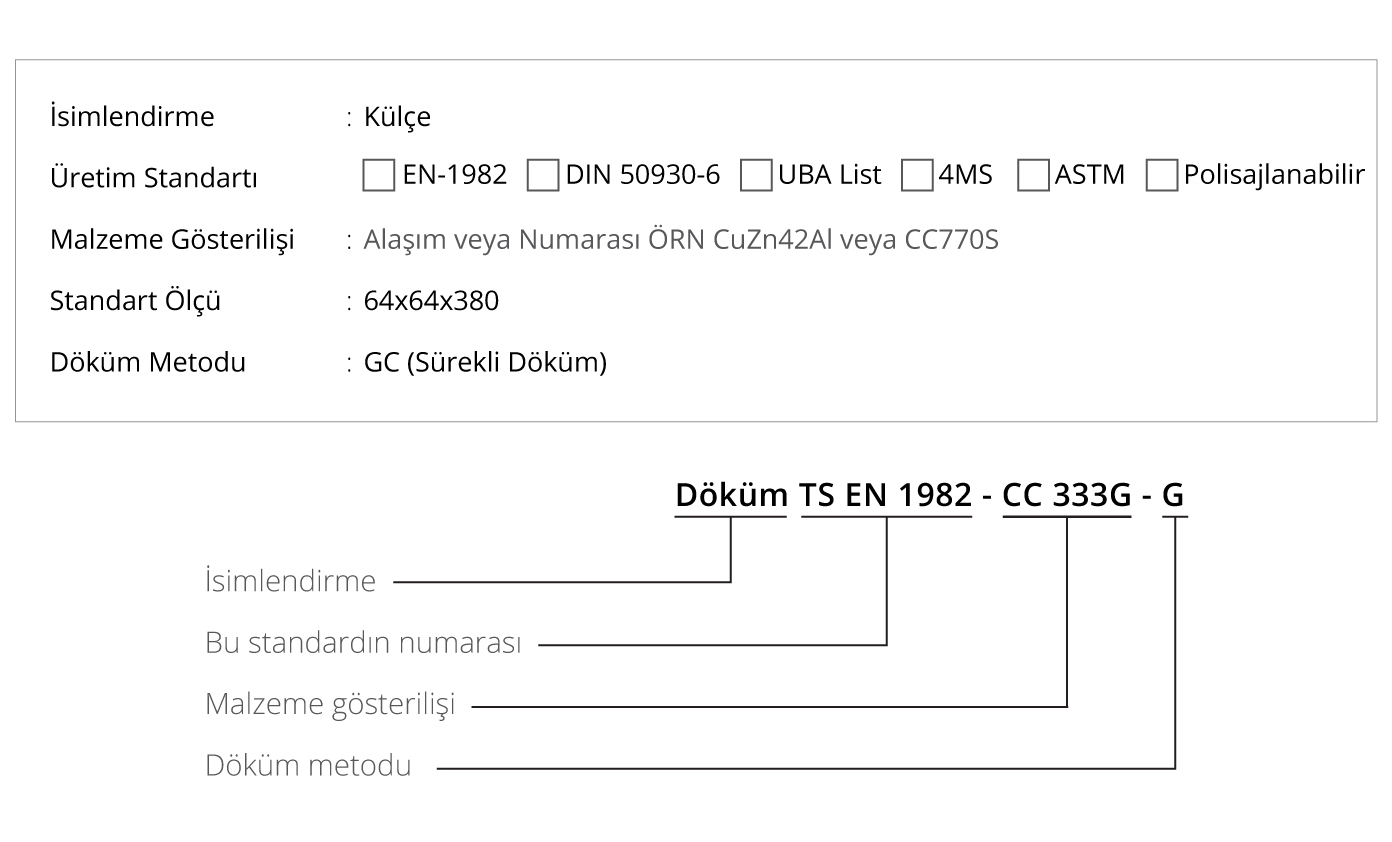

    Külçe

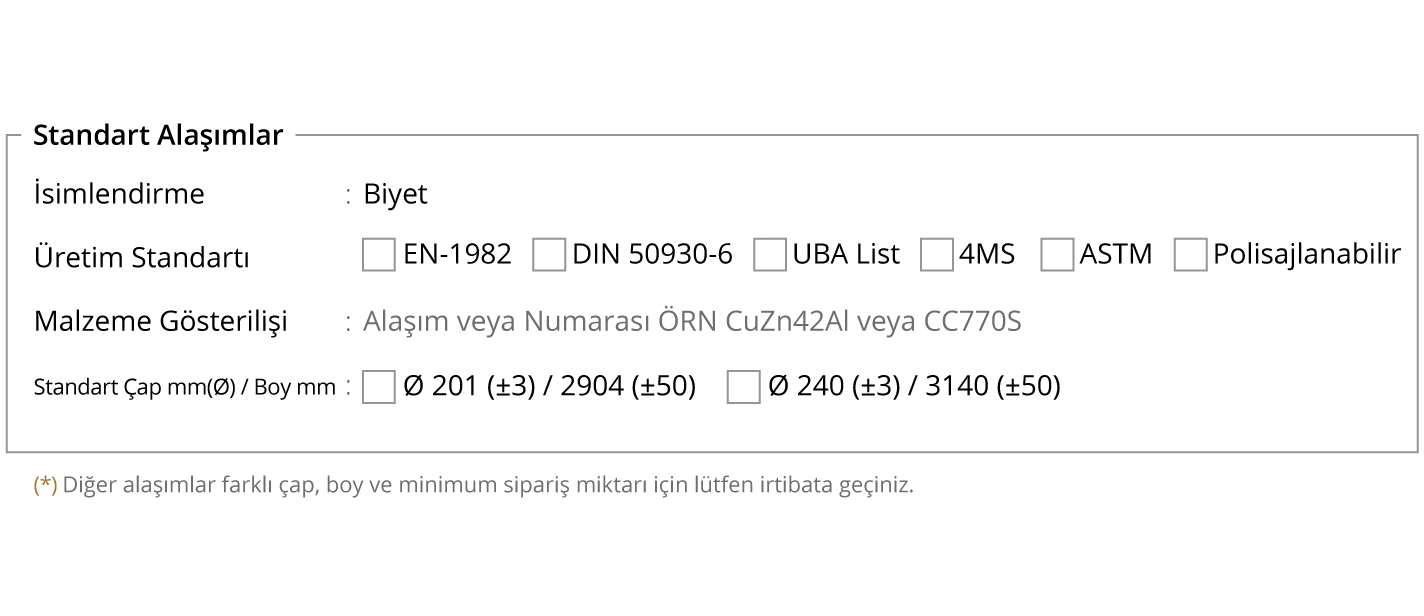

    Biyet

  • ;
