    • Ekstrüzyon çıkışı çubuklar sıcak dövme prosesleri için EN 12165 Avrupa Standardına göre üretilen ürünlerdir.

      • Alaşımlar
      • Üretim Aralıkları
      • Toleranslar
      • Sipariş Verme Bilgisi
        • İndir
        • Ürün Kodu
        • EN Sembol
        • EN No
        • ASTM
        • Ecobrass
        • CuZn21Si3P
        • CW724R
        • C69300
        • S509
        • CuZn40
        • CW509L
        • C27450
        • S510
        • CuZn42
        • CW510L
        • C28500
        • S511
        • CuZn38As
        • CW511L
        • C27453
        • S614
        • CuZn39Pb3
        • CW614N
        • C38500
        • S617
        • CuZn40Pb2
        • CW617N
        • C38000
        • S602
        • CuZn36Pb2As
        • CW602N
        • C35330
        • S625
        • CuZn35Pb1,5AIAs
        • CW625N
        • -
        • S626
        • CuZn33Pb1,5AIAs
        • CW626N
        • -
        • S608
        • CuZn38Pb2
        • CW608N
        • -
        • S612
        • CuZn39Pb2
        • CW612N
        • C37700
        • S709
        • CuZn32Pb2AsFeSi
        • CW709R
        • -
        • S713
        • CuZn37Mn3AI2PbSi
        • CW713R
        • C67420
        • S509DW
        • CuZn40
        • CW509L
        • C27450
        • S511DW
        • CuZn38As
        • CW511L
        • C27453
        • S614DW
        • CuZn39Pb3
        • CW614N
        • C38500
        • S617DW
        • CuZn40Pb2
        • CW617N
        • C38000
        • S612DW
        • CuZn39Pb2
        • CW612N
        • C37700
        • S510DW
        • CuZn42
        • CW510L
        • C28500
        • (*) Diğer alaşımlar hakkında bilgi alınız.
      • Tanım Soğuk Çekme Ekstrüzyon Çokgenler Soğuk Çekme Çokgenler Ekstrüzyon
        Standartlar Çap (mm) Paralel Yüzeyler Arası Genişlik (mm)
        Ürün Kodu EN Sembol EN No ASTM Min Max Max Min Max Max
        S614 CuZn39Pb3 CW614N C38500 6 80 140 6 55 100
        S617 CuZn40Pb2 CW617N C38000 6 80 140 6 55 100
        S602 CuZn36Pb2As CW602N C35330 10 80 140 10 55 100
        S608 CuZn38Pb2 CW608N - 6 80 140 6 55 100
        S612 CuZn39Pb2 CW612N C37700 8 80 140 8 55 100
        S603 CuZn36Pb3 CW603N C36000 10 80 140 10 55 100
        Ecobrass
        CuZn21Si3P CW724R C69300 10 80 140 10 55 100
        S509 CuZn40 CuZn40 C27450 6 80 140 6 55 100
        S510 CuZn42 CW510L C28500 6 80 140 6 55 100
        S511 CuZn38As CW511L C27453 10 80 140 10 55 100
        S625 CuZn35Pb1,5AlAs CW625N - 10 80 140 10 55 100
        S626 CuZn33Pb1,5AlAs CW626N - 10 80 140 10 55 100
        S709 CuZn32Pb2AsFeSi CW709R - 8 80 140 8 55 100
        S713 CuZn37Mn3Al2PbSi CW713R C67420 8 80 140 8 55 100
        • Sıcak dövme çubuklar için sipariş verme bilgileri EN 12165 Avrupa Standardına göre tanımlanır. Bu tanımlama sırasıyla aşağıdaki gibidir:

          • İsimlendirme
          • Dövme taslağı
          • Standart
          • EN 12165
          • Malzeme Belirteci
          • Alaşım Sembol veya Numarası,
            Örn. CuZn40Pb2 veya CW617N
          • İçme Suyunda kullanılacak malzemeler
          • DW olarak belirtildiğinde 4MS ve UBA listesindeki kısıtlamalara uygun üretim yapılır
          • Malzeme Durumu Belirteci
          • M'den farklı ise gerekli mekanik özellikler,
            Örn. min sertlik 80 HBW için H080
          • Kesit Şekli
          • Örn. Yuvarlak için RND, kare için SQR, altıgen için HEX, sekizgen için OCT, dikdörtgen için RCT ve profil için PLF harfleri kullanılabilir
          • Kesit Ölçüsü
          • Örn. 30 mm için 30
          • Yuvarlak için tolerans Grubu
          • Örn. A veya B
          • Profiller için
          • Toleranslı teknik resim


          Malzeme gösterilişi CuZn40Pb2 veya CW617N, içme suyu uygulamaları için 4MS ve UBA listesindeki kısıtlamalara uygun, malzeme durumu H080, yuvarlak kesitli, anma çapı 30 mm, tolerans sınıfı A olan, EN 12165 standardına uygun, sıcak dövme taslağı aşağıdaki gibi gösterilmelidir.



          Ürün belirteci, miktar ve boy/parça ağırlığı toleranslarıyla birleştiğinde ana sipariş bilgilerinin özetini sağlar. İlave sipariş bilgileri test metodunu, paketleme bilgilerini ve kalite güvence sertifikasyon tipini içerebilir.

      • Standart EN 12165
        Ölçü Aralığı Yuvarlak Çubuk
        Üstü Dahil A Sınıfı B Sınıfı
        5 6 - -
        6 10 ±0,25 ±0,14
        10 13 ±0,25 ±0,14
        13 18 ±0,25 ±0,14
        18 20 ±0,30 ±0,17
        20 23 ±0,30 ±0,17
        23 26 ±0,30 ±0,17
        26 30 ±0,30 ±0,17
        30 50 ±0,60 ±0,20
        50 55 ±0,70 ±0,37
        55 65 ±0,70 ±0,37
        65 80 ±0,70 ±0,37
        80 120 ±2 -
        120 140 ±2,5 -
        *Ölçüler (mm) dir.

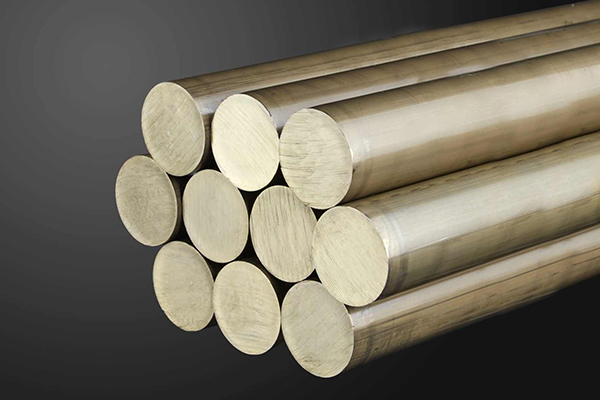

      Ürün Görselleri
