Soğuk çekme çubuklar EN 12164 Avrupa standardına göre üretilmektedir. Otomat tezgahları için yüksek hızda talaşlı işleme uygun, yüksek ölçü hassasiyetli ürünlerdir.
- Alaşımlar
- Üretim Aralıkları
- Toleranslar
- Sipariş Verme Bilgisi
-
- İndir
- Ürün Kodu
- EN Sembol
- EN No
- ASTM
- (*) Diğer alaşımlar hakkında bilgi alınız.
-
Tanım Soğuk Çekme Ekstrüzyon Çokgenler Soğuk Çekme Çokgenler Ekstrüzyon Standartlar Çap (mm) Paralel Yüzeyler Arası Genişlik (mm) Ürün Kodu EN Sembol EN No ASTM Min Max Max Min Max 6 köşe Max 4 köşe Max S614 CuZn39Pb3 CW614N C38500 7 65 110 7 55 95 78 S617 CuZn40Pb2 CW617N C38000 7 65 110 7 55 95 78 S602 CuZn36Pb2As CW602N C35330 10 65 110 10 55 95 78 S608 CuZn38Pb2 CW608N - 7 65 110 7 55 95 78 S612 CuZn39Pb2 CW612N C37700 7 65 110 7 55 95 78 S603 CuZn36Pb3 CW603N C36000 9,5 65 110 9,5 55 95 78 Ecobrass CuZn21Si3P CW724R C69300 10 65 90 10 55 - - Globrass CuZn36Si1P CW726R C68370 8 65 110 8 55 95 78 S508 CuZn37 CW508L C27200 10 65 110 10 55 95 78 S509 CuZn40 CuZn40 C27450 7 65 110 7 55 95 78 S510 CuZn42 CW510L C28500 7 65 110 7 55 95 78 S511 CuZn38As CW511L C27453 10 65 110 10 55 95 78 S625 CuZn35Pb1,5AlAs CW625N - 10 65 110 10 55 95 78 S626 CuZn33Pb1,5AlAs CW626N - 10 65 110 10 55 95 78 S709 CuZn32Pb2AsFeSi CW709R - 8 65 110 8 55 95 78 S713 CuZn37Mn3Al2PbSi CW713R C67420 8 65 110 8 55 95 78 S725 CuZn33Pb1AlSiAs CW725R - 10 65 110 10 55 95 78
-
Soğuk çekme çubuklar için sipariş verme bilgileri EN 12164 Avrupa Standardına göre tanımlanır. Bu tanımlama sırasıyla aşağıdaki gibidir:
- İsimlendirme
- Çubuk
- Standart
- EN 12164
- Malzeme Belirteci
-
Alaşım Sembol veya Numarası,
Örn. CuZn39Pb3 veya CW614N
- İçme Suyunda kullanılacak malzemeler
- DW olarak belirtildiğinde 4MS ve UBA listesindeki kısıtlamalara uygun üretim yapılır
- Malzeme Durumu Belirteci
-
M'den farklı ise gerekli mekanik özellikler,
Örn. min çekme dayanımı 430 N/mm2 için R430
- Kesit Şekli
- Örn. Yuvarlak için RND, kare için SQR, altıgen için HEX, sekizgen için OCT harfleri kullanılabilir
- Kesit Ölçüsü
- Örn. 30 mm için 30
- Yuvarlak için tolerans Grubu
- Örn. A, B, veya C
- Köşe Tipi
- Gerekli olduğunda, Örn. SH – Keskin veya RD – Yuvarlatılmış
Malzeme gösterilişi CuZn40Pb2 veya CW617N, içme suyu uygulamaları için 4MS ve UBA listesindeki kısıtlamalara uygun, malzeme durumu H080, yuvarlak kesitli, anma çapı 30 mm, tolerans sınıfı A olan, EN 12165 standardına uygun, sıcak dövme taslağı aşağıdaki gibi gösterilmelidir.
Ürün belirteci, miktar ve boy/parça ağırlığı toleranslarıyla birleştiğinde ana sipariş bilgilerinin özetini sağlar. İlave sipariş bilgileri test metodunu, paketleme bilgilerini ve kalite güvence sertifikasyon tipini içerebilir.
-
-
Standart EN 12164 Ölçü Aralığı Yuvarlak Çubuk Altı Köşeli, Kare Üstü Dahil A Sınıfı B Sınıfı Çubuk 7 10 0
-0,060
-0,0360
-0,0910 13 0
-0,070
-0,0430
-0,1113 18 0
-0,070
-0,0430
-0,1118 20 0
-0,080
-0,520
-0,1320 23 0
-0,080
-0,520
-0,1323 26 0
-0,080
-0,520
-0,1326 30 0
-0,080
-0,520
-0,1330 50 0
-0,16- 0
-0,1650 55 0
-0,19- 0
-0,1955 65 0
-0,19- -

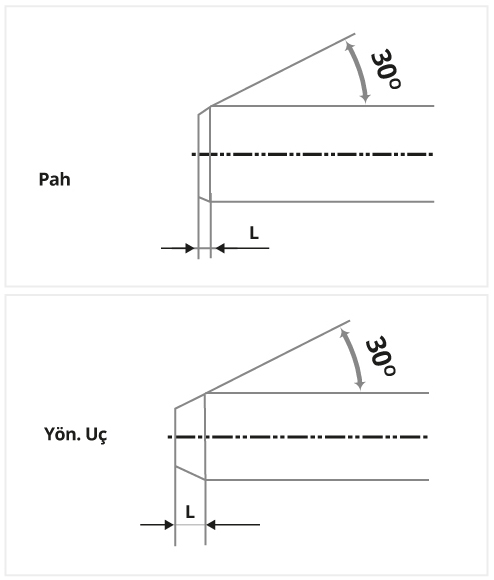

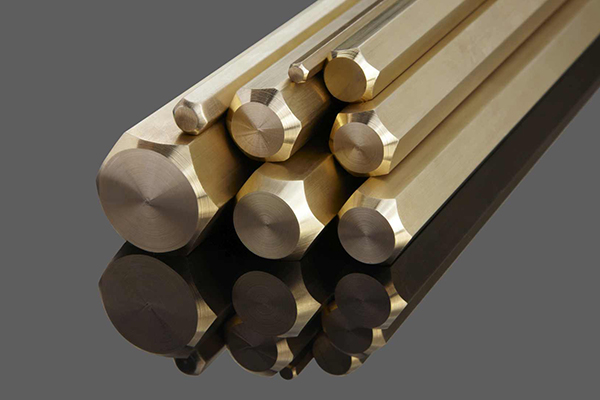

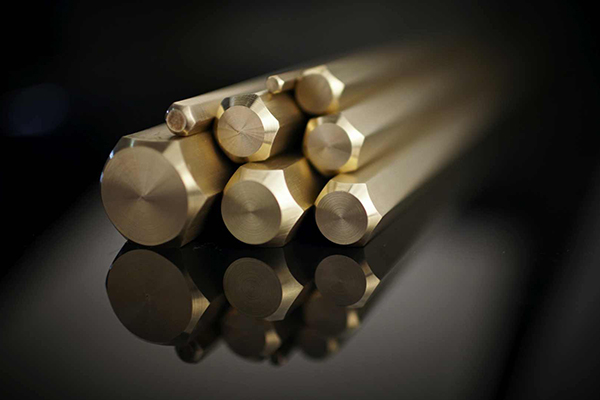

Belirleyici Şekil Uç Boyutları Çap veya Paralel Yüz. Arasında Mesafe Tip A-Pah Uzunluğu (L) Tip B-Yön. Uç Uzunluğu (L) Üstü Dahil Min Max Min Max 7 10 0,2 1,5 2 7 10 20 0,2 2 3 10 20 30 0,2 3 4 12 Müşteri tarafından aksi bildirilmedikçe 30 mm üzerinde uç tipine üretici karar verir.
55 mm üzeri köşeli çubuklar ve 65 mm üzeri yuvarlak çubuklara pah açılmaz.
*Ölçüler (mm) dir.
